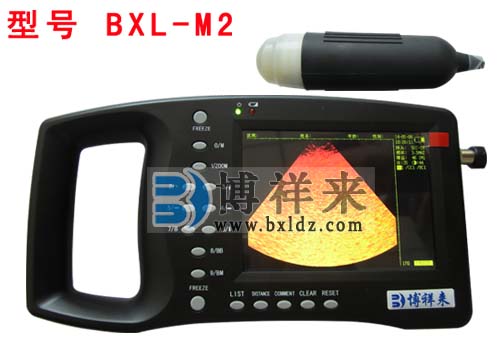

豬用獸用B超系統實現ZOOM功能的具體方法，在正常大小情況下獸用B超系統的扇面由256條掃描線，每條線512個采樣點組成，獸用B超系統屏幕顯示的圖像由512*512個象素組成。假設我們要將獸用B超系統圖象放大8倍，并取出最底部的1/8圖像來顯示，那么就相當于將每一條線的采樣點數擴大到512*8 =4096點，而顯示的獸用B超圖像數據是第3584點到第4095點(第一點數據的地址為0)，在獸用B超屏幕上看見的只是大扇面圖像的一部分。第一步要進行直角一直角坐標變換。經過變換后，直角坐標的原點位于扇面的頂點處。此時顯示象素的V坐標值是很大的。經過直角一極坐標變換后輸出的模R的值也是很大的，它將遠遠超過512。

    在正常情況下豬用獸用B超扇形圖像由256線*512點組成，因此豬用獸用B超系統設計時圖像存儲器的大小為256*512。如果坐標變換后模的值超過了512就不能從獸用B超圖像存儲器中讀出相應的數據，為此可設置一個模地址偏置電路。在上述放大8倍且取出最底部1/8數據顯示的情況下，模地址的偏置量應為3584，這樣就可以把模地址從3584-4095映射成0-511。條件是要求獸用B超圖像存儲器中保留的數據只是該顯示深度處的數據，而不是從頂點開始的數據，從存儲器中取出的數據同樣經過插值與視頻處理后送顯示器。只要被放大的獸用B超圖像不在最左邊的起始位置，那么在數據讀出時在角度方向上也要加一個偏移量。
